Установка заземления в Луге и Лужском районе
- Опыт работы 8 лет;
- работаем 7 дней в неделю;
- гарантия 20 лет;
- проектируем и устанавливаем;
- только сертифицированные материалы;
- исключительно граждане РФ;
- только опытные специалисты;
- протокол измерения;
- оперативный монтаж 1-3 часа;
- измерение удельного сопротивления грунта;
- работаем по ПУЭ.
В электротехнической практике применяют два принципиально разных типа заземления:
- защитное (PE) — предназначено исключительно для безопасности людей и животных;
- функциональное (FE) — обеспечивает корректную работу электрооборудования.
Эти системы имеют различные задачи и требования к монтажу, что регламентируется ПУЭ (п. 1.7.30-1.7.33).
Отдельно необходимо выделить заземление молниезащиты, которое выполняют согласно требованиям инструкций по молниезащите РД 34.21.122-87 и СО 153-34.21.122-2003.
Защитное заземление: принцип действия и сферы применения
Механизм защиты
При замыкании фазы на корпус оборудования система выполняет следующие функции:
- обеспечение срабатывания защитной дифференциальной автоматики;
- снижение напряжения прикосновения до безопасных значений;
- уменьшение шагового напряжения.
Типичные опасные ситуации:
- повреждение изоляции кабелей и проводов;
- нахождение корпусов приборов под опасным напряжением;
- пробой в трансформаторных устройствах.
Обязательные случаи применения:
Согласно ПУЭ защитное заземление обязательно для:
- Установок:
- ≥380В переменного тока;
- ≥440В постоянного тока.
2. В помещениях:
- повышенной опасности (ПО) — от 42В;
- особой опасности (ОО) — от 12В.
3. На взрывоопасных объектах (категории А, Б) — для любого напряжения.
Как выглядит установка модульного глубинно-штыревого заземления
Конструктивные решения защитного заземления
Заземление для газового котла, заземление для частного дома, заземление зданий, заземление цеха имеет ряд общих особенностей и требований.
Типы заземляющих устройств
| Тип | Особенности | Область применения |
| Выносное | Заземлители за пределами площадки | Удаленные объекты |
| Контурное | Электроды по периметру площадки | Промышленные зоны |
Материалы и монтаж заземления:
- Вертикальные электроды:
- оцинкованная сталь (Ø14-20мм);
- омедненные стержни(Ø14-20мм);
- нержавеющая сталь(Ø14-20мм).
- Горизонтальные элементы:
- оцинкованная полоса (40×4мм);
- медный проводник (≥10мм²).
Этапы установки контура заземления
- измерение удельного сопротивления грунта;
- подготовка траншей (глубина 0,5-0,8м);

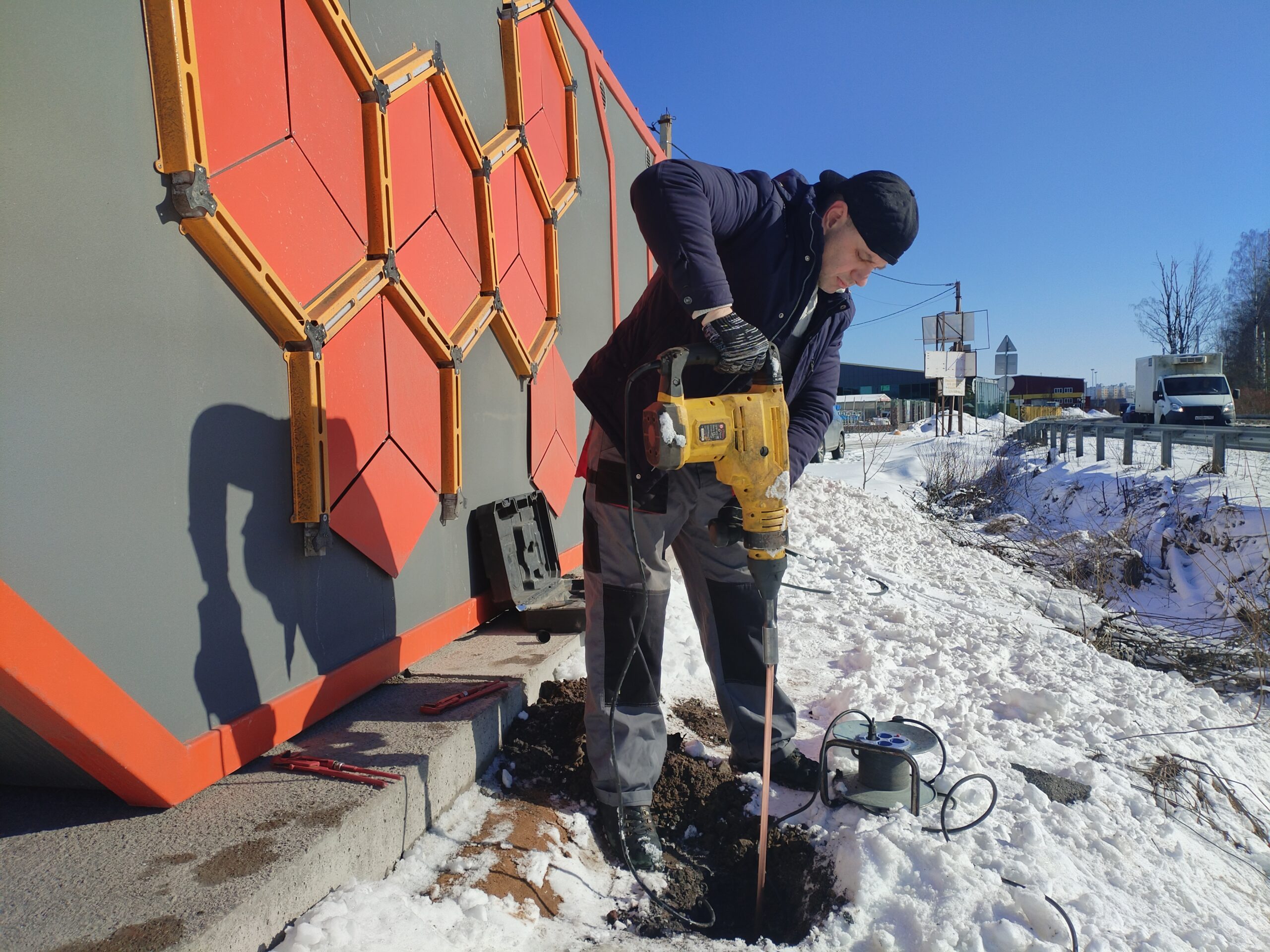

- забивка электродов при помощи специализированного оборудования;
- соединение проводников заземляющего устройства болтовыми зажимами;
- гидроизоляция соединений;

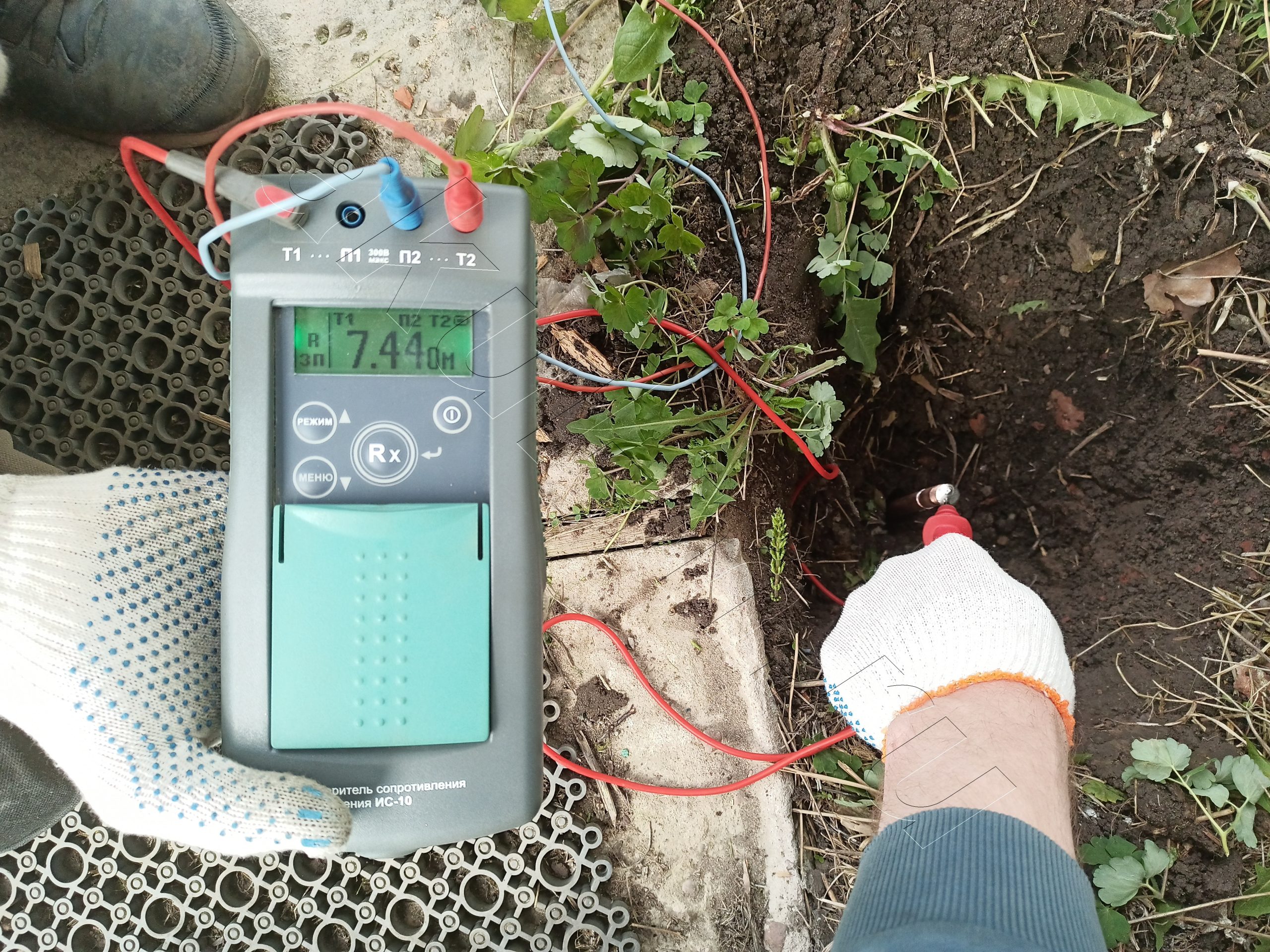

- контрольные измерения сопротивления заземления.
Функциональное заземление: технические особенности
Требования к установке заземления аппаратов:
- сопротивление 0,5-4 Ом (зависит от оборудования);
- в особых случаях изоляция от защитного контура заземления;
- запрет на использования черной стали;
- индивидуальные точки подключения для каждого устройства.
Области применения:
- заземление медицинских аппаратов;
- заземление станков с ЧПУ;
- заземление котельной;
- заземление серверного оборудования;
- заземление промышленной автоматики;
- заземление лабораторного оборудования.
Сравнительная таблица систем
| Параметр | Защитное (PE) | Функциональное (FE) |
| Назначение | Безопасность людей | Работоспособность оборудования |
| Допустимое сопротивление | 4-30 Ом | 0,5-4 Ом |
| Подключение | К СУП/ГЗШ | Отдельный контур |
| Токи | Аварийные | Рабочие |
| Норматив | ПУЭ гл.1.7 | ПУЭ гл.7.1 |
Проектирование и монтаж
Наша компания предлагает следующие услуги:
- комплексные расчеты заземляющих устройств;
- монтаж всех типов заземления;
- использование современных материалов;
- контроль качества на всех этапах;
- оформление исполнительной документации.
Для консультации и расчета стоимости под ключ обращайтесь к нашим специалистам. Гарантируем соответствие всем нормативным требованиям и безопасную эксплуатацию электроустановок.
